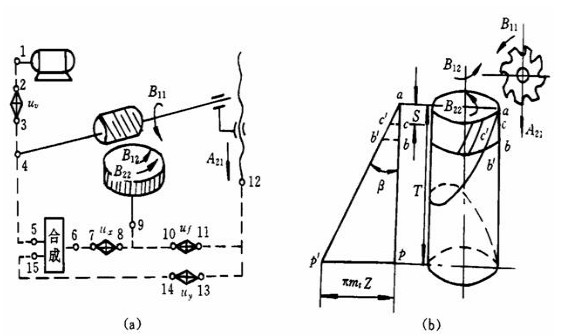

图中：
    凌机圆柱斜齿轮表示虚线表示传动链中的固定传动比；
     表示改变滚刀主轴转速用的变速机构；
     表示改变渐开线形状(即：改变工件齿轮齿数)的变速机构；
     表示改变滚刀轴向进给量的变速机构；
     表示改变斜齿轮螺旋线（导线）螺旋角大小 的变速机构。
凌机圆柱斜齿轮表示从传动原理图a) 可以看出，滚切斜齿齿轮时必须有四条传动链：
主运动传动链（使滚刀获得不同的转速）
        末端件为：  电机――滚刀；
展成运动传动链（形成不同的齿面渐开线）
        末端件为：  滚刀――工件；
轴向进给传动链(滚刀直线进给,形成直齿的全齿长)
        末端件为：工件――刀架；
差动运动传动链（给工件一附加转动，以形成不同的斜齿轮螺旋齿长线）
